Ведомость материалов и деталей

Сводка того, что и в каком количестве нужно на дом. Габарит по осям — 16 700 × 10 070 мм, тёплый этаж ≈ 110 м², периметр наружных стен ≈ 53,8 м. Количества ориентировочные — их удобно взять за основу сметы и объёмов закупки, а перед заказом уточнить по факту.

Детали несущего каркаса

Весь каркас — клеёный брус; заполнение стен и укосины — строганая доска.

Элемент	Сечение	Кол-во	Длина, п.м	Объём, м³
Сваи забивные ж/б	150×150	63 шт	по геологии	—
Ростверк	брус 100×200	30	≈ 110	≈ 2,2
Лаги пола внутри дома	брус 100×150	≈ 56	≈ 170	≈ 2,6
Лаги террасы/крыльца	доска 50×200	≈ 28	≈ 55	≈ 0,6
Стойки рядовые	брус 100×100	≈ 110	≈ 300	≈ 3,0
Стойки нагруж./террасы	брус 150×150	≈ 10	≈ 28	≈ 0,6
Ригели проёмов	брус 100×150	≈ 18	≈ 27	≈ 0,4
Усиленная балка (терраса)	брус 100×300	над широкими проёмами	—	—
Балки обвязки (верхние)	брус 100×200	≈ 26	≈ 95	≈ 1,9
Балки потолка	брус 100×200	≈ 70	≈ 190	≈ 3,8
Стропила кровли	брус 100×200	≈ 75	≈ 215	≈ 4,3
Заполнение и укосины стен	доска 45×95	—	≈ 550	≈ 2,4

Итого клеёного бруса: 100×200 ≈ 610 п.м (≈ 12,2 м³), 100×150 ≈ 200 п.м (≈ 3,0 м³), 100×100 ≈ 300 п.м (≈ 3,0 м³).

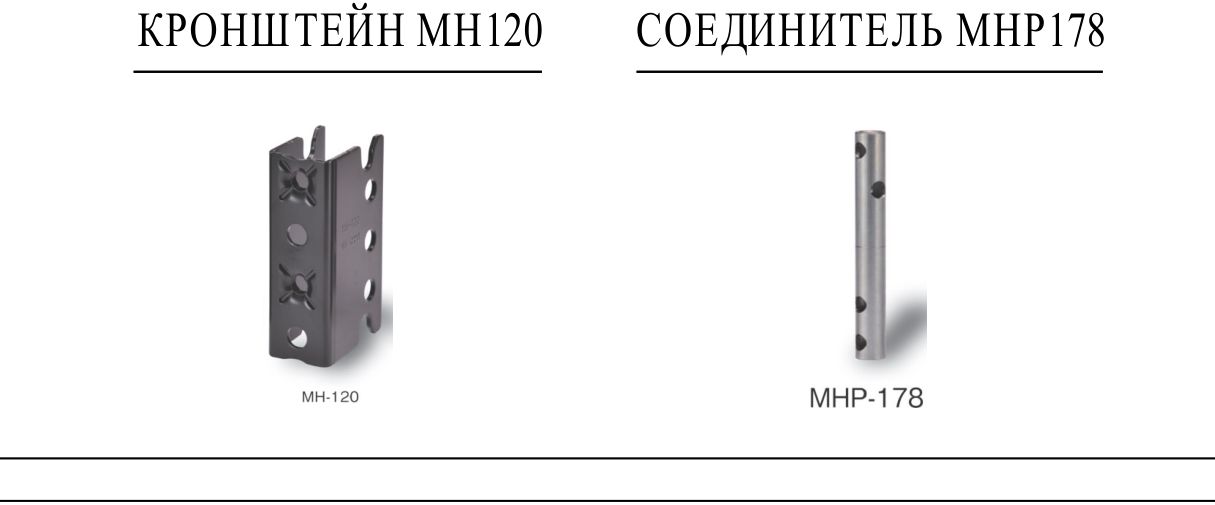

Крепёж каркаса: кронштейны МН-120 (балки к стойкам, стыки, балки потолка), МН-90 (ригели проёмов), соединители МНР178 (стойки к ростверку и балкам), нагели М12, болты М12×20 / М12×115 / М12×125 (ГОСТ 7805-70), шайбы С12 (ГОСТ 6958-78). Берётся комплектом от поставщика каркаса.

Сводная ведомость материалов

Площади для расчёта: наружные стены ≈ 118 м², кровля ≈ 137 м², пол ≈ 130 м², потолок ≈ 110 м². Запас — 10 % (у резаных листовых — до 15 %).

Материал	Ед.	Кол-во	Назначение
Утеплитель базальтовый	м³	≈ 75–80	стены 200 + кровля 200 + пол 200
OSB-3 12 мм	м²	≈ 130	обшивка наружных стен
OSB-3 21 мм	м²	≈ 150	основание под мембрану кровли
Мембрана Plastfoil 1,5 мм	м²	≈ 180	покрытие кровли + завод на парапет
Пароизоляция ПВХ 200 мкм	м²	≈ 380	стены, пол, потолок изнутри
Ветро-/гидрозащитная мембрана	м²	≈ 270	снаружи стен и под кровлей
Гипсокартон 12,5 мм	м²	≈ 380	внутренняя отделка стен и потолка
Обрешётка/контробрешётка 20×100	п.м	≈ 1600–1800	вентзазоры стен и кровли, шаг 300
Планкен деревянный	м²	≈ 45	фасад — «деревянные» объёмы
Каменные панели + клей	м²	≈ 45	фасад — входная и террасная зона
Штукатурка фасадная + сетка	м²	≈ 28	фасад — простенки у входа
Покрытие пола + ДСП-шпунт 21	м²	≈ 130 + 130	чистовой пол и основание
Террасная доска (покрытие 35)	м²	≈ 33	пол террасы и крыльца
Оцинкованная сетка	м²	≈ 130	черновой пол, подшивка утеплителя снизу
Гидроизоляция рулонная	—	по сваям + перекрытию	отсечка по оголовкам, гидроизоляция пола

Окна и двери

Позиция	Размер, мм	Кол-во
Окна ОК1–ОК9	от 400×2100 до 2200×2250	11 шт (ОК3, ОК4 — по 2)
Входная дверь Д1	1000×2100	1
Остеклённый блок Б1 (на террасу)	1500×2500	1
Межкомнатная дверь Д2	900×2100	4
Межкомнатная дверь Д3	800×2100	1

Панорамные ОК6/ОК7/ОК8 (2000–2200 × 2250) выходят на террасу. Замер под изготовление снимают по факту готового проёма (этап 10).

Количества ориентировочные — берите за основу сметы и уточняйте по факту при заказе.
