Стойки каркаса стен
По готовому перекрытию и ростверку встают вертикальные стойки — «рёбра» каркаса, на которые потом лягут балки и вся крыша. В японской технологии стойки не сбивают гвоздями встык, а сажают на соединитель МНР178 (он входит в паз) и притягивают кронштейнами МН-120 нагелями и болтами. Узел получается жёстким и повторяемым — тот же принцип, что был на ростверке.
Из чего стойки (лист 16 «Узлы», лист 22, лист 23)
- Стойка — клеёный брус 100×100 мм. В сильно нагруженных узлах (под усиленной балкой 100×300) проект ставит стойку 150×150 мм.
- Крепление к ростверку — через соединитель МНР178 (в паз) + кронштейн МН-120 (по узлу — два зеркально) + нагель М12 + болт М12×125 (ГОСТ 7805-70).
- Правило проекта: стойки крепить к ростверку и балкам через МНР178 (лист 23).

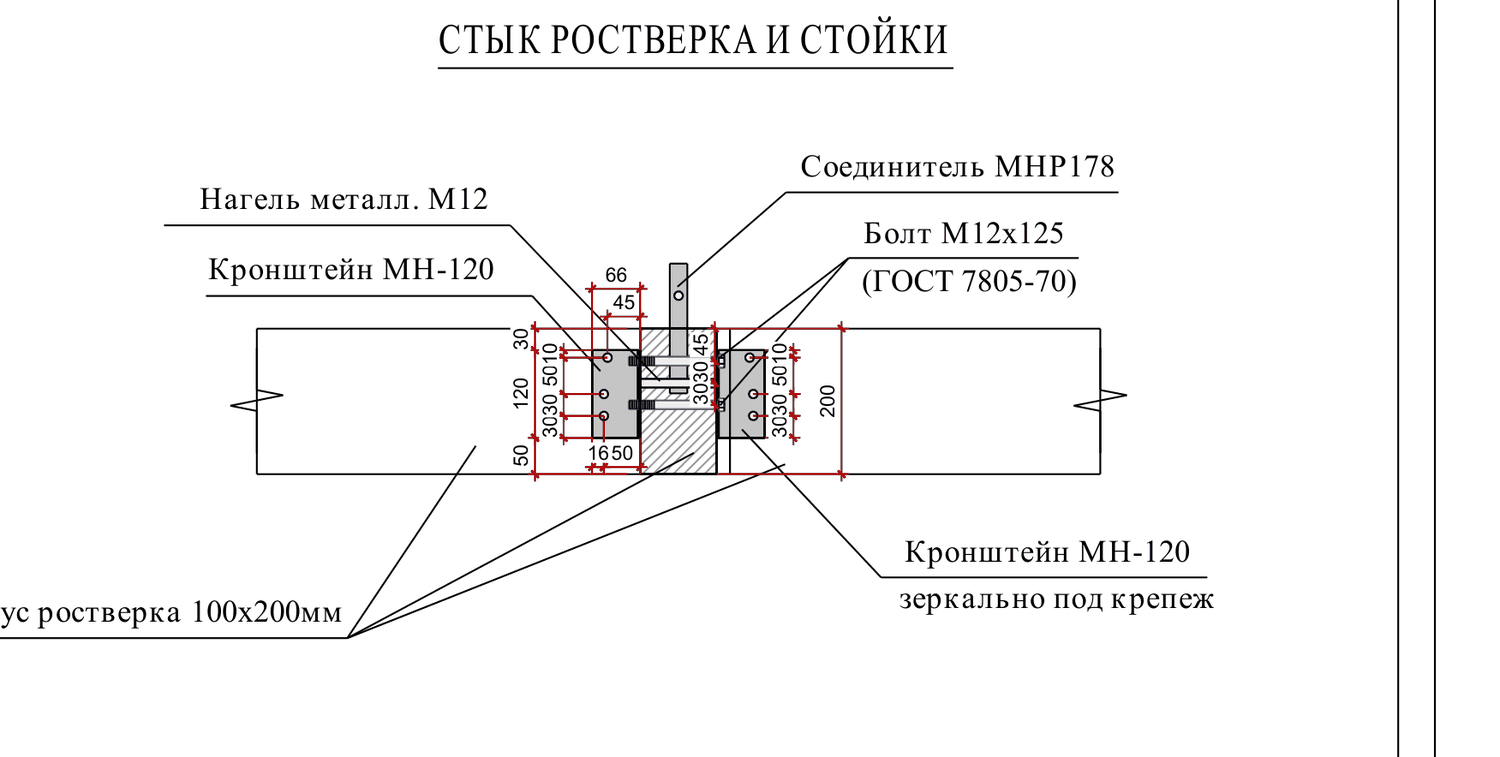

Узел «стык ростверка и стойки» (лист 16)
Стойка встаёт на ростверк, соединитель МНР178 прячется в пропил, а с двух сторон её обжимают кронштейны МН-120 (второй — зеркально первому, чтобы болты М12×125 прошли насквозь). Нагель М12 фиксирует узел. Главное здесь — вертикаль: чуть завалил стойку, и весь ряд «поедет» под обвязкой.
Логика этапа: разметить, поставить, выверить вертикаль, раскрепить

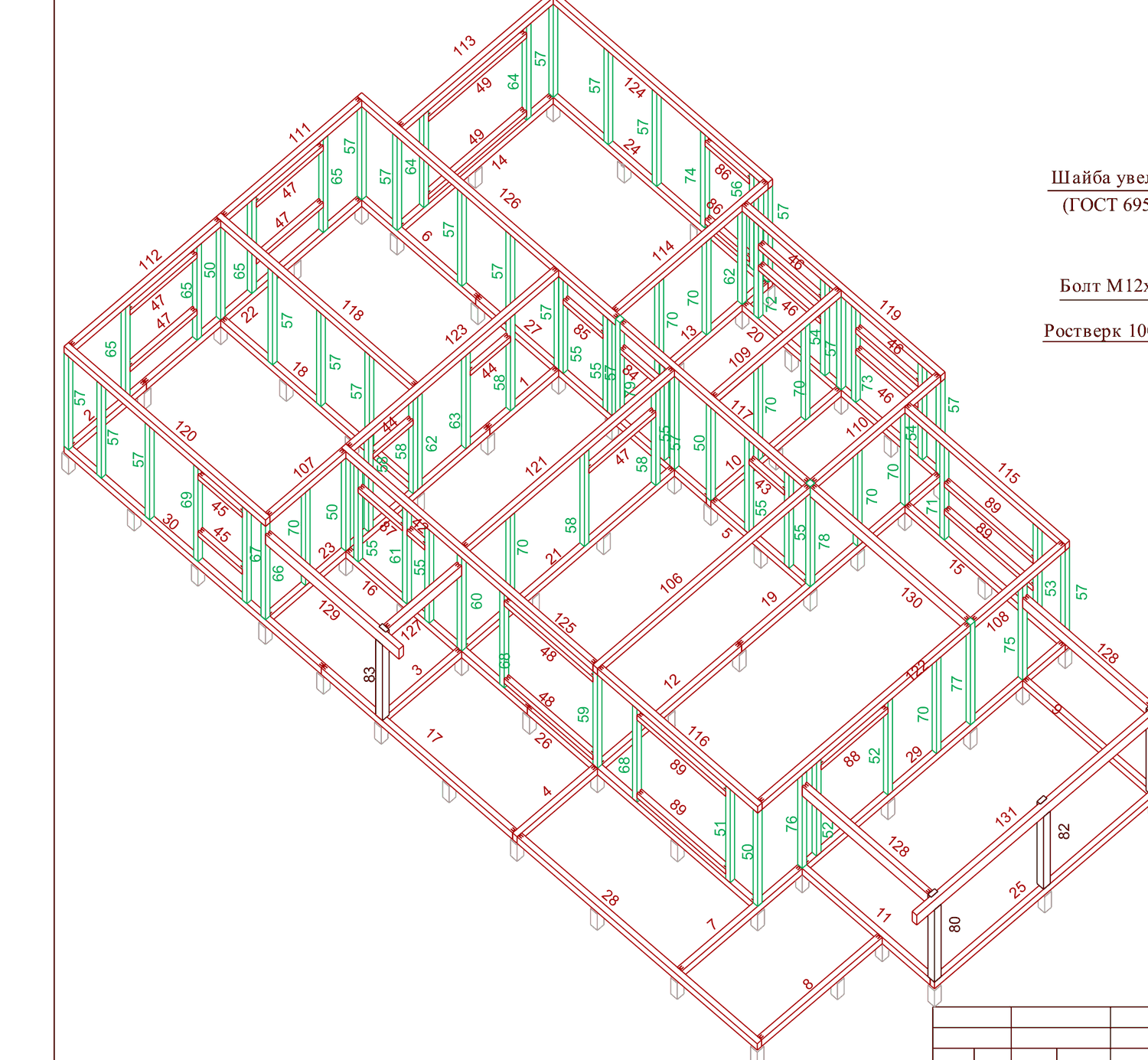

Порядок такой: по ростверку размечаем места стоек (по плану монтажа стоек, лист 24), ставим стойки на соединители, выставляем каждую строго по вертикали (уровень с двух граней) и временно раскрепляем укосинами. Пока обвязка не связала стойки поверху, каждая стоит на своём узле — их легко сбить, поэтому раскосы обязательны.
Погодное окно
Погодное окно
Стойки ставят в сухую погоду и стараются сразу идти дальше — к обвязке и балкам, чтобы каркас связался в жёсткую раму. Клеёный брус до закрытия контура не должен подолгу мокнуть; узлы с металлом собирают без дождя.
Что уже готово к старту (вход)
- Перекрытие 0.000 собрано, есть ровная площадка (этап 04).
- В ростверке под стойки установлены соединители МНР178 (этап 03).
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Назначение | Примечание |
|---|---|---|
| Брус клеёный 100×100 (стойки) | вертикальные стойки каркаса | по плану монтажа стоек, лист 24 |
| Брус клеёный 150×150 | стойки в нагруженных узлах | под усиленные балки |
| Кронштейны МН-120, соединители МНР178 | узлы стойка–ростверк | по узлам |
| Нагели М12, болты М12×125, шайбы С12 | крепёж узлов | ГОСТ 7805-70 / 6958-78 |
| Доска на временные раскосы | раскрепление стоек | до монтажа обвязки |
Что понадобится: инструмент и руки
- Инструмент: уровень (лучше 2 м), шуруповёрт/гайковёрт, ключи под М12, дрель под нагели, струбцины, временные подпорки.
- Что сам, что спецу: установку стоек реально вести бригадой из 2–3 человек; критична вертикальность и правильность узла. Твой контроль — уровень на каждой стойке и затяжка болтов.
Как делаем
- Размечай места стоек по плану монтажа (лист 24), сверяя оси.
- Ставь стойку на соединитель МНР178 в ростверке; в нагруженных точках — стойку 150×150.
- Выставь вертикаль по уровню с двух граней, временно раскрепи укосиной.
- Обожми узел кронштейнами МН-120 (второй зеркально), поставь нагель М12 и затяни болт М12×125.
- Повтори по всем осям; проверяй ряды — верх стоек должен лечь в одну плоскость под обвязку.
Точка невозврата — вертикаль стоек
Заваленная стойка тянет за собой обвязку, балки и кровлю. Пока каркас не связан поверху, стойку легко сбить — раскрепляй укосинами и проверяй вертикаль до затяжки узла. Криво затянутый МН-120 потом не «доведёшь» — придётся перебирать узел.
Частые ошибки
- Стойка не по вертикали. Ряд уходит, обвязка не ляжет ровно. Уровень с двух граней, раскосы.
- Пропущен соединитель МНР178. Узел теряет расчётную работу. Ставь по легенде листа 23.
- Кронштейн не зеркально. Болты не сходятся. Второй МН-120 — зеркально первому.
- Нет временного раскрепления. Стойки валятся до монтажа обвязки. Раскрепляй сразу.
Контроль и приёмка
Контроль монтажа стоек0 из 5
Что дальше
Стойки стоят и раскреплены. Следующий этап — Верхняя обвязка и ригели проёмов: связываем стойки поверху несущими балками 100×200 и обрамляем проёмы ригелями — каркас превращается в жёсткую раму.
