Балки потолка (перекрытие +2800)
По верхней обвязке укладываются балки потолка — они формируют перекрытие на отметке +2800 (верх стен) и делят «тёплый» дом снизу и холодную зону кровли сверху. По ним же потом идёт утепление чердачного перекрытия и подшивка потолка. Балки — тот же клеёный брус 100×200 и те же узлы на кронштейнах, что и вся рама.

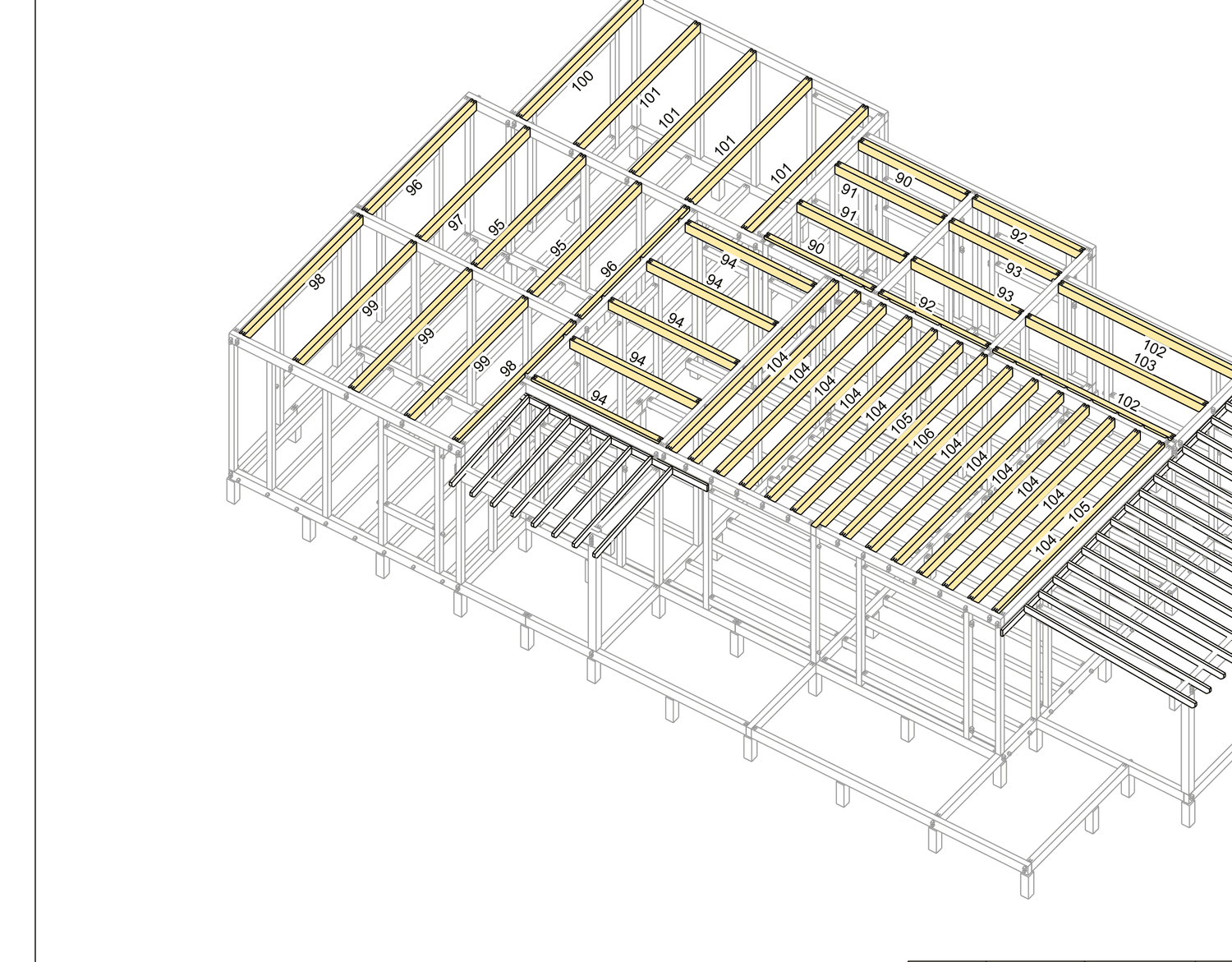

Балки потолка (лист 51 «Узлы», листы 49–50)
- Балка потолка — клеёный брус 100×200 мм.
- Крепление к несущей балке (обвязке) — через кронштейн МН-120 + нагель М12 + болт М12×115 + шайба увеличенная С12 (ГОСТ 6958-78).
- Правило проекта (лист 23): балки потолка крепить к балкам через МН-120.

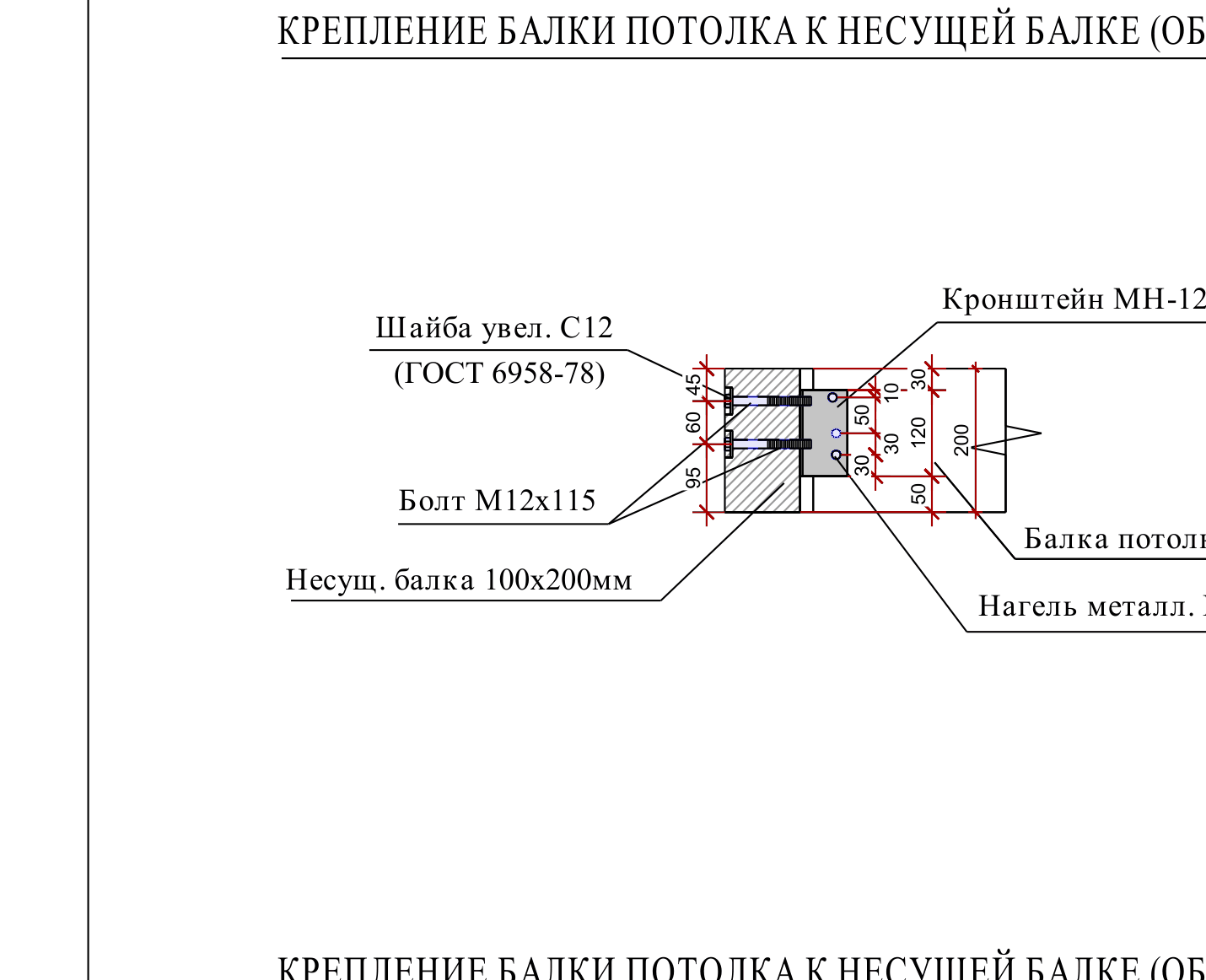

Узел «крепление балки потолка к обвязке» (лист 51)
Балка потолка ложится на верхнюю обвязку и притягивается кронштейном МН-120 нагелем М12 и болтом М12×115 через увеличенную шайбу С12 (она распределяет усилие и не даёт болту утопиться в дерево). Узел стандартный для этого каркаса — важно выдержать те же 30 мм от верха бруса и правильно поставить кронштейн.
Логика этапа: уложить по плану, связать, готовить под утепление
Балки укладывают по плану монтажа (лист 50), проверяя шаг и горизонт, и крепят к обвязке узлами. После сборки перекрытие готово принять утепление 200 мм (тёплый контур сверху) и подшивку потолка. Балки потолка также раскрепляют каркас поверху — вместе с обвязкой они держат геометрию стен.
Погодное окно
Погодное окно
Балки потолка ставят в сухую погоду, сразу перед кровлей — чтобы быстро закрыть дом сверху. Утепление чердачного перекрытия закладывают уже под готовой кровлей, чтобы вата не мокла.
Что уже готово к старту (вход)
- Верхняя обвязка выведена в горизонт, каркас жёсткий (этап 06).
- Стены собраны и утеплены (этап 07) либо готовятся параллельно под крышей.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Назначение | Примечание |
|---|---|---|
| Брус клеёный 100×200 (балки потолка) | перекрытие +2800 | по плану монтажа, лист 50 |
| Кронштейны МН-120, соединители МНР178 | узлы балка–обвязка | по узлам |
| Нагели М12, болты М12×115, шайбы С12 | крепёж узлов | ГОСТ 7805-70 / 6958-78 |
| Утеплитель 200 мм | утепление чердачного перекрытия | закладывать под кровлей |
Что понадобится: инструмент и руки
- Инструмент: уровень, шуруповёрт/гайковёрт, ключи под М12, дрель под нагели, козлы/леса, страховка.
- Что сам, что спецу: укладку балок на высоте безопаснее втроём. Твой контроль — шаг балок, горизонт и затяжка узлов.
Как делаем
- Уложи балки потолка 100×200 по плану монтажа (лист 50), выдерживая шаг.
- Закрепи узлы к обвязке: кронштейн МН-120, нагель М12, болт М12×115 через шайбу С12.
- Проверь горизонт балок — по ним пойдёт подшивка потолка.
- Оставь перекрытие под утепление 200 мм — заложишь вату уже под готовой кровлей.
Точка невозврата — горизонт и узлы балок
Балки потолка держат перекрытие и раскрепляют стены поверху. Перекос или недотянутый узел уйдёт в потолок и подшивку. Горизонт и затяжку проверяй до того, как закроешь кровлю.
Частые ошибки
- Гуляющий шаг балок. Ломает раскладку утеплителя и подшивки. Держи шаг по плану.
- Забыли шайбу С12. Болт утапливается в дерево, узел слабнет. Ставь увеличенную шайбу.
- Балка не по горизонту. Потолок «волной». Проверяй уровнем.
- Утепление в открытое перекрытие. Мокнет до кровли. Закладывай под крышей.
Контроль и приёмка
Контроль балок потолка0 из 4
Что дальше
Перекрытие +2800 собрано, дом готов к закрытию сверху. Следующий этап — Плоская кровля, парапет и мембрана: уклонообразующие стропила, основание OSB-3, мембрана Plastfoil и парапет — тёплый контур закрывается.
