Подготовка, геология и разметка
Прежде чем забивать первую сваю, нужно понять, что мы вообще строим и на чём он будет стоять. Это одноэтажный дом с плоской кровлей и двумя террасами-перголами, собранный по японской каркасной технологии из клеёного бруса. Это значит: несущий скелет — не привычные доски 150×50 на гвоздях, а брус заводского изготовления (стойки 100×100 и балки 100×200), который соединяется металлическими кронштейнами и соединителями на болтах и нагелях. Такой каркас точнее, жёстче и собирается как конструктор — но и требует аккуратности в узлах.
Что за дом и из чего он собран
Коротко о доме (лист 1 «Общие данные», лист 7 «План этажа»)
- Одноэтажный, общая площадь 141,1 м² (застройка 156,6 м²); отапливаемая часть ≈ 103 м².

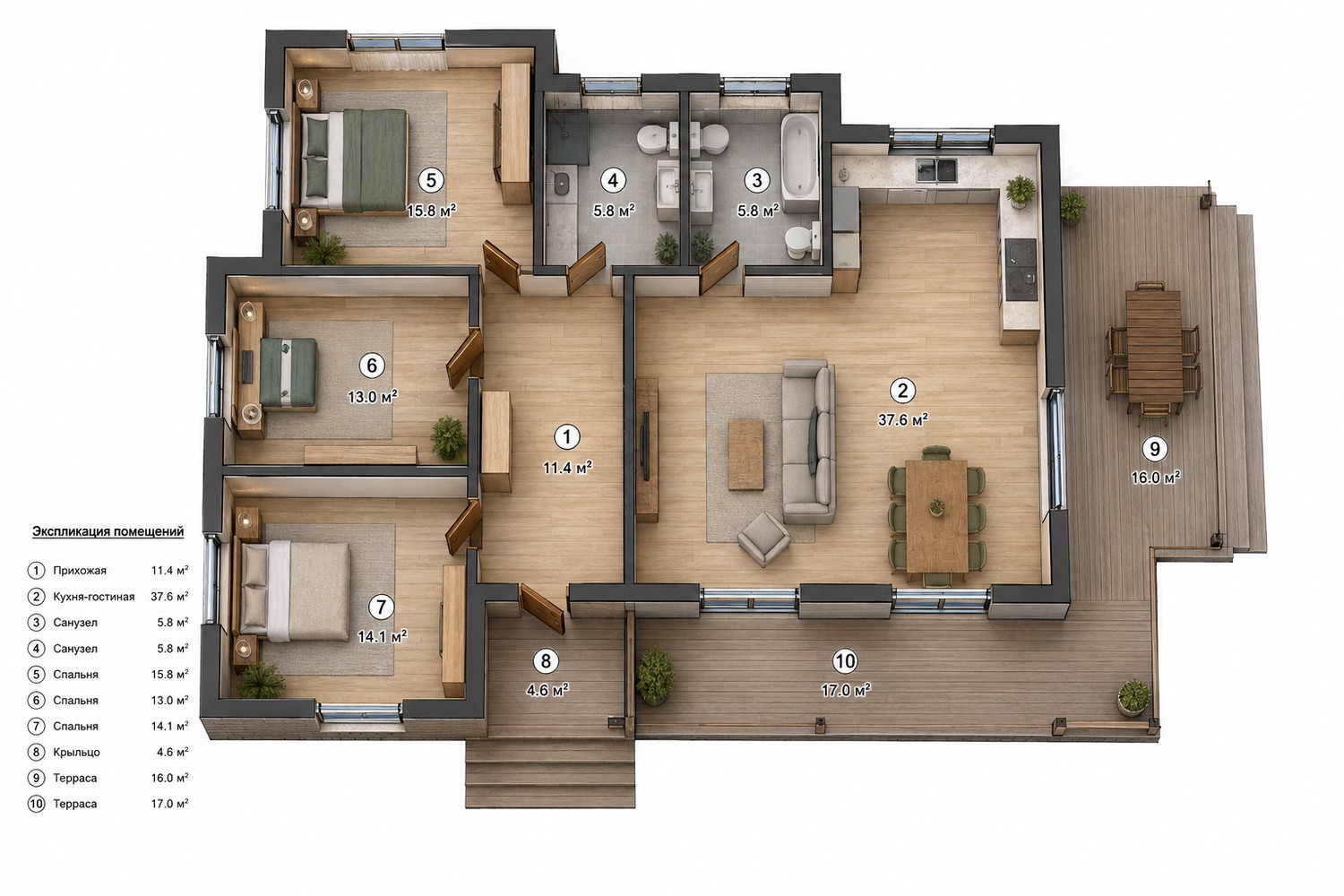

- Планировка: кухня-гостиная 37,6 м², три спальни (15,8 / 13 / 14,1 м²), холл, санузел, техпомещение (котельная), плюс крытая (16 м²) и открытая (17 м²) террасы.
- Габарит по осям — 16,7 × 10,1 м. Высота потолка 2800 мм.
- Фундамент — 63 забивные железобетонные сваи 150×150 с ростверком из клеёного бруса.
- Стены — несущий каркас из клеёного бруса, заполнение пиломатериалом камерной сушки, перекрёстное утепление 200 мм.
- Кровля — плоская, неэксплуатируемая, с мембраной.

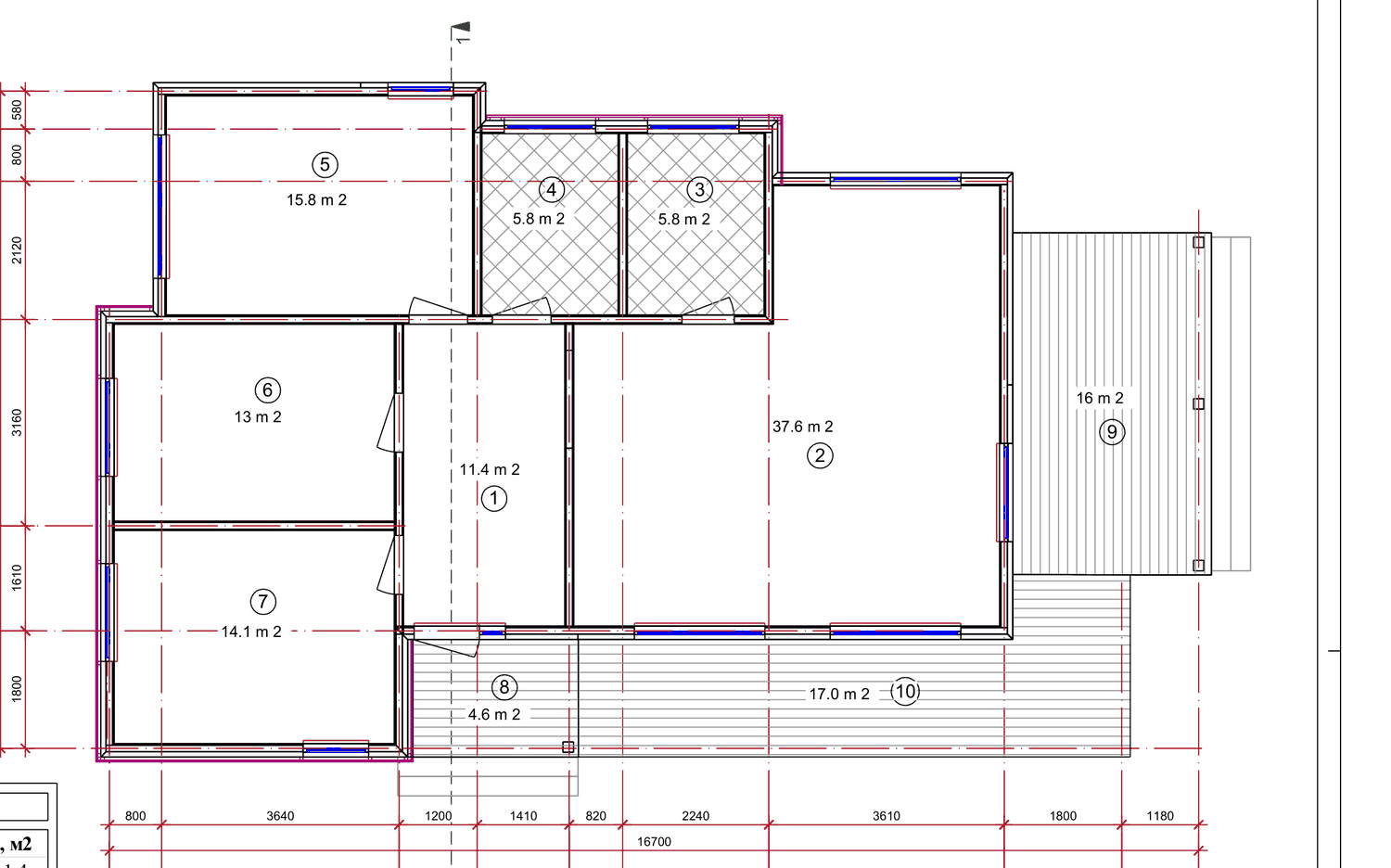

Технический план с осями и размерами — по нему ведут разметку контура на местности:
Почему под забивные сваи нужна геология
Дом стоит на забивных сваях — их не вкручивают, а забивают копром в грунт до отказа. Чтобы понять, на какую глубину и с какой несущей способностью пойдут сваи, нужно знать грунт: где слабый слой, где вода, где плотное основание. Геология (инженерно-геологические изыскания) — это скважины на участке, по которым лаборатория даёт разрез грунтов. Без неё длина и число свай — гадание.
Климат заложен в проект (лист 1)
Дом рассчитан для района IIВ: расчётный снег 210 кгс/м², ветер 23 кгс/м², зимняя температура −28 °С, влажностный режим нормальный, обычные геоусловия. Если твой участок в более снежном или пучинистом районе — это повод пересчитать сваи и кровлю со специалистом, а не строить «как есть».
Логика этапа: понять площадку, потом разметить
Сначала — разведка и подготовка: заезд для техники (копёр тяжёлый), место под складирование бруса, отвод дождевой воды от пятна застройки. Клеёный брус нельзя хранить под открытым небом на земле — только на подкладках под навесом. Потом — разметка: выносим оси дома на местность, ставим обноску (колышки со шнурами по осям), проверяем прямоугольность по диагоналям.
Коммуникации — спланировать до свай
Инженерию участка — скважину или колодец (вода), септик (канализация) и трассы вводов — привязывают к своему участку индивидуально, по его геологии и границам (генплан в проект каждый раз делают под конкретный участок). Важно другое, общее для любого участка: продумать это до свай. Трассы труб под домом и вводы удобнее заложить, пока нет ростверка и пола — потом добираться под готовое перекрытие тяжело.
Что уже готово к старту (вход)
- Есть проект (этот альбом КД) и понимание, что дом — каркас из клеёного бруса на забивных сваях.
- Участок в собственности, известны границы и место дома относительно соседей и дороги.
План закупок этапа
Заказываем сейчас — на этот этап
| Материал / позиция | Назначение | Примечание |
|---|---|---|
| Инженерно-геологические изыскания | расчёт свай | заказать заранее, делают 1–2 недели |
| Колышки, обрезная доска на обноску, шнур, гвозди | разметка осей | со склада |
| Щебень/песок на заезд и площадку | подъезд техники | если грунт слабый |
Заказать заранее — в работу пойдёт дальше
- Забивные сваи 150×150 (63 шт) — под заказ на заводе ЖБИ, срок изготовления и доставка недели, а копёр бронируют по графику. Заказывай, как только геология подтвердит длину сваи.
Что понадобится: инструмент и руки
- Инструмент: рулетка 30–50 м, шнур, уровень/нивелир (или лазерный уровень), колышки, кувалда.
- Что сам, что спецу: разметку осилишь сам (главное — проверить диагонали); геологию и забивку свай делают подрядчики со спецтехникой. Твой контроль на этом этапе — точность осей и отметок.
Как делаем
- Закажи геологию и дождись отчёта — от него зависит длина и несущая способность свай.
- Подготовь площадку: заезд для копра, ровное место под складирование бруса (на подкладках, под навесом), отвод воды от пятна дома.
- Вынеси оси дома на местность по проекту, поставь обноску по осям 1–10 и А–Ж.
- Проверь прямоугольность: измерь диагонали контура — они должны быть равны. Зафиксируй отметку 0.000 (чистый пол) от репера.
- Отметь трассы коммуникаций (вода, канализация) по своему плану участка — чтобы не попасть сваей в будущую трубу.
Точка невозврата — оси и геология
Ошибка в осях или отметках «переедет» на весь дом: сваи забьют не туда, ростверк и стены поедут. Диагонали контура выверяй до забивки. И не экономь на геологии — переставить забитые сваи нельзя.
Частые ошибки
- Строить без геологии. Забивная свая в слабом грунте без расчёта может не добрать несущую способность. Сначала изыскания.
- Брус на земле под дождём. Клеёный брус ведёт и темнеет от влаги. Только на подкладках и под укрытием.
- Разметка «на глаз». Непроверенные диагонали дают ромб вместо прямоугольника. Проверяй рулеткой.
- Забыть про коммуникации. Вводы под домом легче заложить до ростверка и пола.
Контроль и приёмка
Контроль подготовки и разметки0 из 5
Что дальше
Площадка размечена, геология на руках, сваи заказаны. Следующий этап — Свайное поле: забиваем 63 железобетонные сваи 150×150 по плану и выводим их оголовки в единый горизонт под ростверк.
