Монтаж стен и перекрёстное утепление

Несущая рама из клеёного бруса стоит — теперь заполняем стены: между стойками ставим более частую обвязку из доски, укосины для жёсткости, зашиваем плитой и утепляем. Здесь ключевое слово — перекрёстное утепление: два слоя ваты крест-накрест перекрывают мостики холода по стойкам, и стена держит тепло по-настоящему.

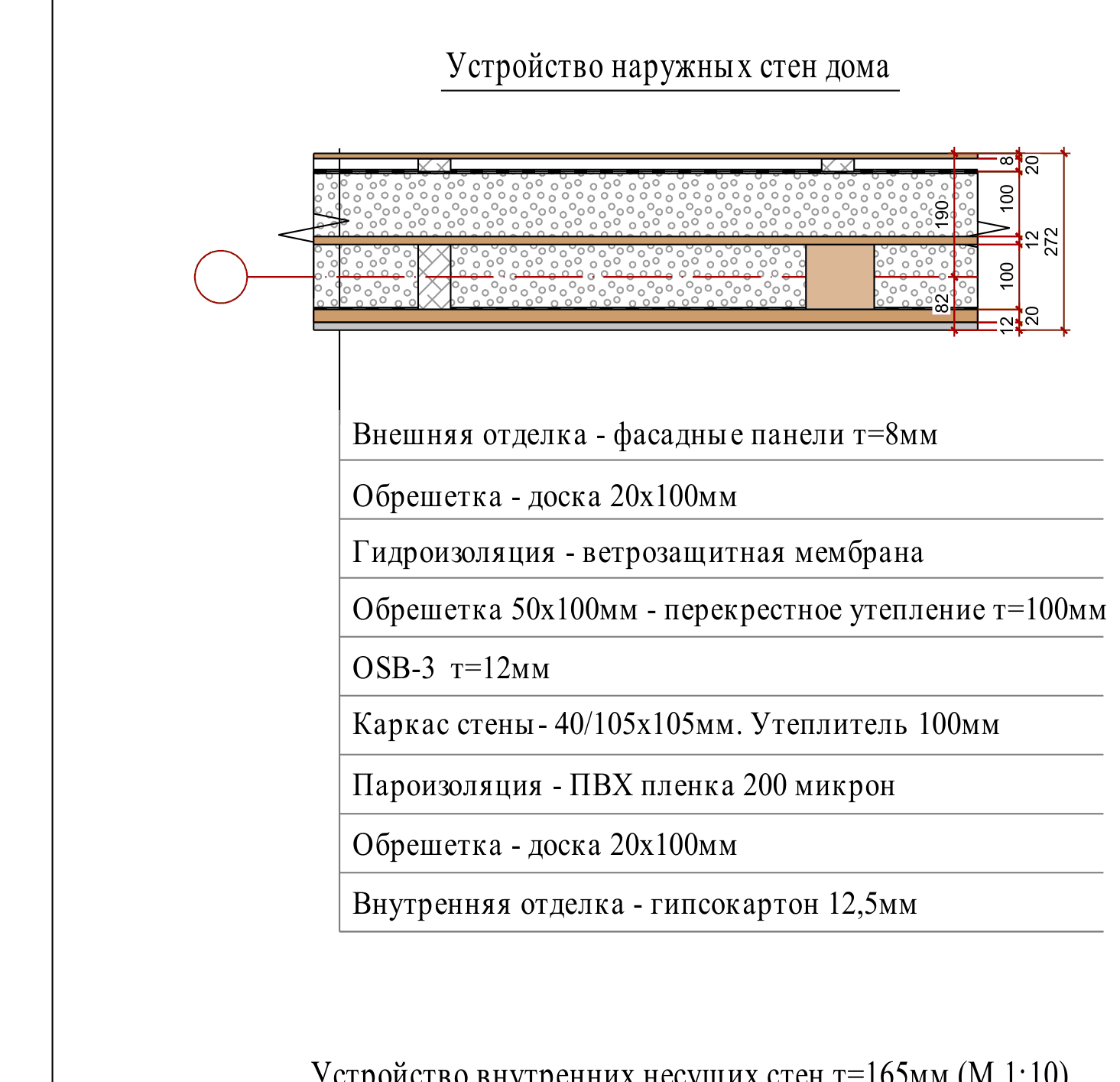

Пирог наружной стены — 272 мм (лист 48, снаружи внутрь)

1. Фасадные панели т=8 мм — внешняя отделка.
2. Обрешётка — доска 20×100 мм (вентзазор под фасадом).
3. Ветрозащитная мембрана.
4. Обрешётка 50×100 — перекрёстное утепление 100 мм (второй слой).
5. OSB-3 т=12 мм — жёсткая обшивка.
6. Каркас-заполнение 40/105 (≈45×95) + утеплитель 100 мм — основной слой.
7. Пароизоляция — ПВХ плёнка 200 микрон.
8. Обрешётка — доска 20×100 мм.
9. Гипсокартон 12,5 мм — внутренняя отделка.

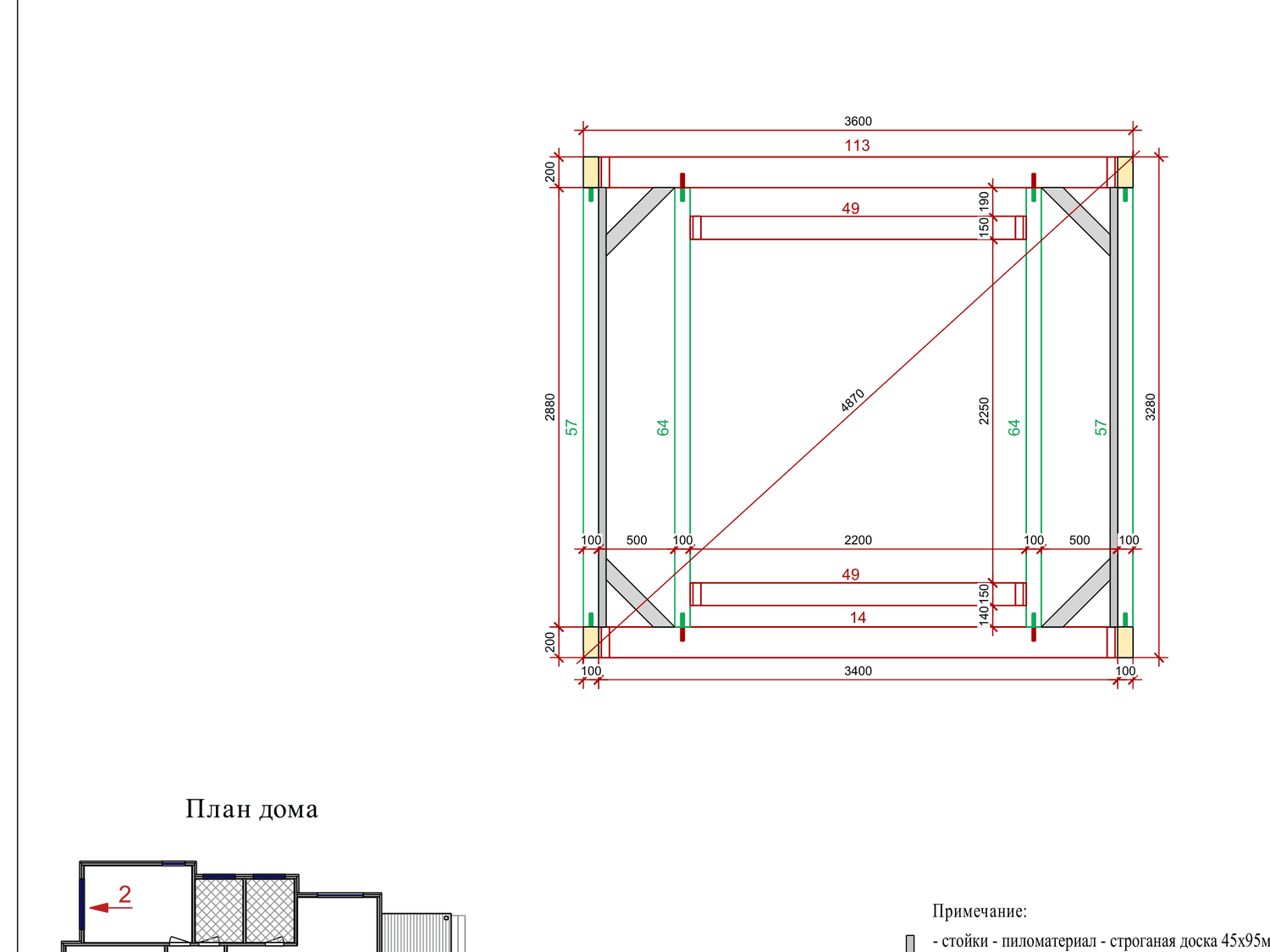

Заполнение каркаса и укосины (листы 30–47)

Между несущими стойками ставится заполнение из строганой доски 45×95 (пиломатериал камерной сушки) — оно держит утеплитель и обшивку, а укосины (диагональные раскосы) добавляют стене жёсткости. Развёртки стен по осям 1–10 и А–Ж (листы 30–47) показывают раскладку стоек и укосин для каждой стены отдельно — собираем строго по ним.

Логика этапа: обшить, утеплить крест-накрест, закрыть плёнками

Порядок продуман так, чтобы утеплитель всегда был защищён: снаружи стену зашивают OSB-3, по ней раскатывают ветрозащиту и набивают обрешётку 50×100 с утеплителем 100 мм — это второй, перекрёстный слой. Изнутри между заполнением укладывают первый слой утеплителя 100 мм, закрывают пароизоляцией и подшивают гипсокартоном. Два слоя ваты идут в разных направлениях — поэтому холод не проходит насквозь по деревянным элементам.

Погодное окно

Погодное окно

Стены и утепление ведут под крышей или сразу закрывая контур — мокрый утеплитель теряет свойства и не сохнет. Сначала выводят каркас, потом кровлю (следующие этапы можно частично совместить), и только в защищённом от дождя контуре закладывают вату и плёнки.

Что уже готово к старту (вход)

• Каркас связан обвязкой в жёсткую раму, проёмы обрамлены (этап 06).
• Геометрия стен выверена — есть по чему вести развёртки.

План закупок этапа

Заказываем сейчас — на этот этап

Материал / позиция	Назначение	Примечание
Доска строганая 45×95 (камерной сушки)	заполнение каркаса, укосины	по развёрткам стен
OSB-3 12 мм	наружная обшивка	жёсткость стены
Утеплитель 100 + 100 мм	перекрёстное утепление 200	базальтовая вата
Обрешётка 50×100	каркас перекрёстного слоя	под второй слой ваты
Ветрозащитная мембрана	снаружи по утеплителю	гидро-ветрозащита
Пароизоляция ПВХ 200 мкм	изнутри по утеплителю	отсечка пара
Обрешётка 20×100, гипсокартон 12,5	вентзазоры и внутренняя отделка	по пирогу

Что понадобится: инструмент и руки

• Инструмент: шуруповёрт, циркулярка/торцовка, степлер (плёнки), нож для ваты, уровень, рулетка.
• Что сам, что спецу: заполнение, обшивку и утепление вполне осилит бригада из 2–3 человек; главное — не нарушить порядок слоёв и перекрёстность утепления.

Как делаем

1. Собери заполнение стен по развёрткам (листы 30–47): доборные стойки из доски 45×95, укосины по местам.
2. Зашей стены снаружи OSB-3 12 мм, проверяя плоскость и жёсткость.
3. Заложи первый слой утеплителя 100 мм между заполнением изнутри; закрой пароизоляцией ПВХ 200 мкм.
4. Раскатай ветрозащиту снаружи по OSB, набей обрешётку 50×100 и уложи второй, перекрёстный слой 100 мм.
5. Набей обрешётку 20×100 снаружи (вентзазор под фасад) и изнутри (под гипсокартон).
6. Внутреннюю отделку (гипсокартон) удобнее вести уже под крышей, при отделке.

Точка невозврата — перекрёстность и плёнки

Оба слоя утеплителя в одном направлении = мостики холода по стойкам, стена «продувается». Слои кладём крест-накрест. И плёнки: ветрозащита снаружи, пароизоляция изнутри — перепутаешь, вата намокнет. После обшивки исправить это уже нельзя.

Частые ошибки

• Утеплитель без перекрёста. Холод идёт по каркасу. Второй слой — поперёк, по обрешётке 50×100.
• Перепутаны плёнки. Ветрозащита снаружи, пароизоляция внутри. Иначе конденсат в стене.
• Нет вентзазора под фасадом. Фасад «не дышит», сыреет. Обрешётка 20×100 обязательна.
• Мокрая вата. Утепляй в защищённом от дождя контуре.

Контроль и приёмка

Контроль стен и утепления0 из 5

• Заполнение и укосины собраны по развёрткам стен (доска 45×95)
• Стены зашиты OSB-3 12 мм, плоскость проверена
• Первый слой утеплителя 100 мм заложен, закрыт пароизоляцией ПВХ
• Ветрозащита и перекрёстный слой 100 мм по обрешётке 50×100 уложены
• Вентзазоры (обрешётка 20×100) снаружи и изнутри выполнены

Что дальше

Стены собраны, утеплены перекрёстно и закрыты плёнками. Следующий этап — Балки потолка: по верхней обвязке укладываем балки потолка 100×200 и формируем перекрытие на отметке +2800.
