Плита основания

После подготовки основания устраиваем монолитную железобетонную плиту — несущее основание пола, которое связывает весь фундамент в единую конструкцию. Армируем → принимаем скрытые работы → бетонируем за один заход.

Параметры по проекту

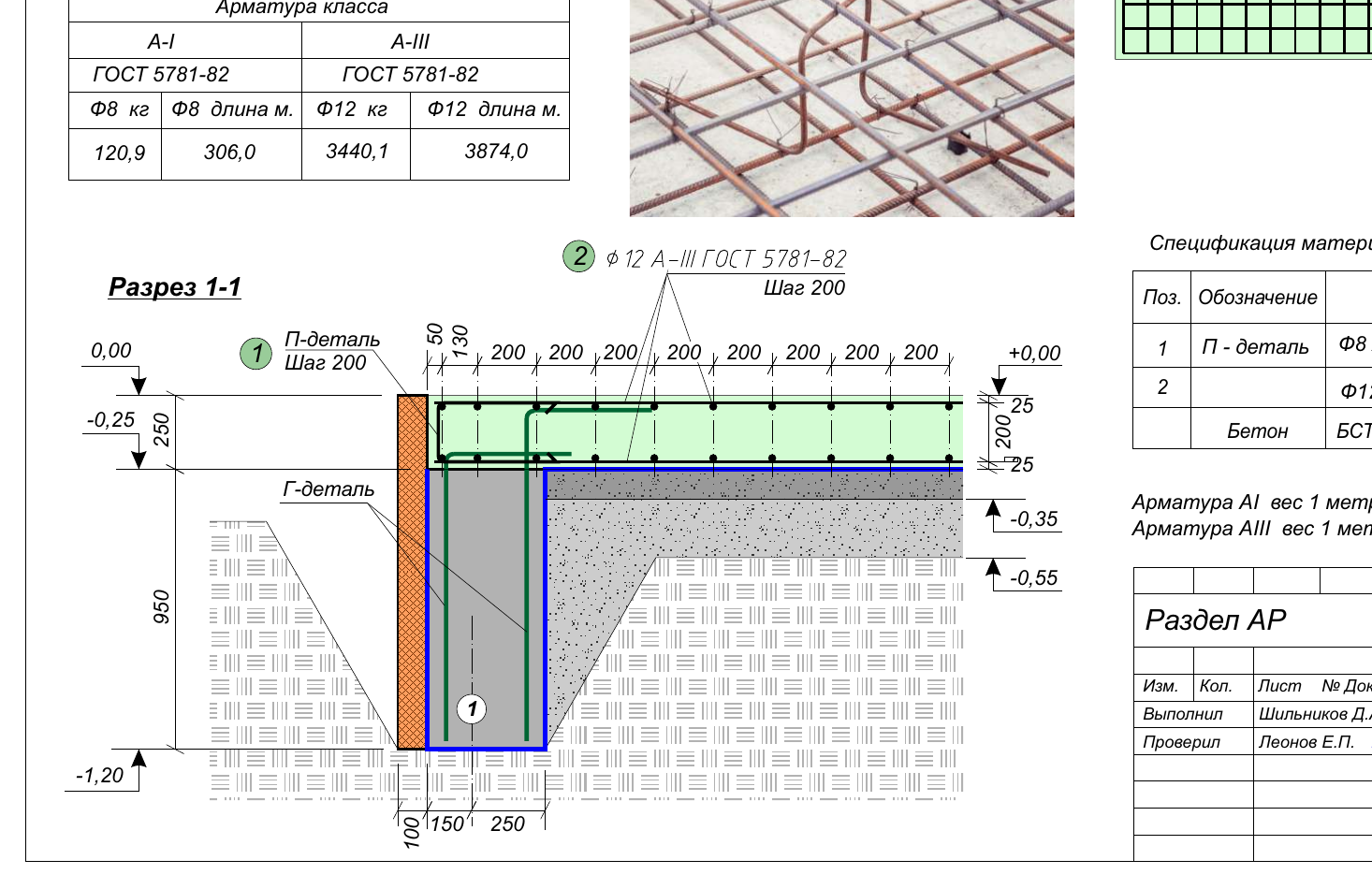

• Монолитная ж/б плита, толщина 250 мм, отметка верха 0,00 (низ −0,25)
• Площадь — 192,15 м²
• Бетон B25, W6, F100 — 48,04 м³
• Армирование: фоновая Ø12, шаг 200 мм, две сетки (верхняя и нижняя), ~3440 кг; П‑детали Ø8 L=1,0 м (306 шт) по торцам; стыки внахлёст
• Связь с лентой — через выпуски Г‑деталей, оставленные при заливке ленты

Калькуляторы для этого этапа

• Раскрой арматуры — раскрой прутков на детали сеток с минимумом отходов
• Вязальная проволока и Фиксаторы арматуры — расход на каркас и защитный слой

Материалы и инструменты

• Арматура Ø12 А500С — ~3440 кг (две фоновые сетки)
• П‑детали Ø8 L=1,0 м — 306 шт (окаймление торцов плиты)
• Вязальная проволока Ø1,2–1,6 мм
• Фиксаторы защитного слоя («стульчики», «звёздочки», подставки под верхнюю сетку)
• Бетон B25 W6 F100 — 48,04 м³ (товарный, с паспортом)
• Крючок/пистолет для вязки, болгарка, глубинный вибратор, правило, нивелир

1. Загиб выпусков Г‑деталей

Вертикальные выпуски Г‑деталей из ленты сгибаем «по месту» под прямым углом в горизонталь и заводим в зону плиты. Так лента и плита свяжутся в единый железобетонный контур.

Гнём плавно, без надруба

Загиб делаем плавно, по радиусу, рычагом/трубой-«гусаком» — без резкого перегиба «на угол» и без надруба болгаркой для облегчения гиба. Надрез или резкий залом — это концентратор напряжений: стержень там трескается сразу или позже, и связь ленты с плитой в этом месте перестаёт работать. Особенно осторожно — на холоде: подмёрзшая арматура гнётся хуже и легче даёт трещину, при минусе металл перед гибом лучше отогреть.

Почему две сетки, а не одна

Плита лежит по грунту и работает на изгиб в обе стороны: над лентой и жёсткими опорами в плите возникает момент, растягивающий её сверху, а в пролётах между опорами — растягивающий снизу. Бетон растяжение почти не держит — его держит арматура. Поэтому ставят две сетки: нижнюю (работает в пролёте) и верхнюю (работает над опорами/лентой). Одной сеткой посередине плита была бы недоармирована и пошла бы трещинами и снизу, и сверху.

2. Нижняя сетка

Раскладываем фоновую арматуру Ø12 с шагом 200 мм в двух направлениях и вяжем сетку (общая техника — Армирование сеткой). Под сетку ставим фиксаторы («стульчики»/«звёздочки») — они задают нижний защитный слой бетона.

3. Верхняя сетка

Вторую сетку Ø12 шаг 200 вяжем поверх, на подставках/фиксаторах расчётной высоты, чтобы выдержать проектное положение и верхний защитный слой (общая толщина плиты 250 мм). По торцам обе сетки замыкаем П‑деталями Ø8 (306 шт).

4. Нахлёсты и разбежка

Стыки продольных стержней — внахлёст (поз. 1 по проекту). Длина нахлёста ≈ 40 диаметров (для Ø12 — около 480 мм). Нахлёсты разносим (разбежка), не собирая их в одном сечении, — иначе ослабляем плиту.

TIP

Защитный слой и точное положение сеток — это не формальность: при недостаточном слое арматура корродирует, при неверной высоте верхней сетки плита теряет расчётную несущую способность.

5. Приёмка скрытых работ

Перед бетонированием вызываем эксперта/прораба на осмотр и приёмку армирования (это скрытые работы): проверяем диаметры, шаг, нахлёсты, защитные слои, связь с выпусками ленты. Фотофиксация.

6. Бетонирование

• Непрерывно на всю плиту за один заход — без холодных швов.
• Высота свободного сброса ≤ 1,5 м; распределяем равномерно.
• Уплотняем глубинным вибратором (не опираясь на арматуру), выводим поверхность правилом по отметке 0,00.
• Уход: укрываем плёнкой, в жару поливаем 7–14 дней. Подробнее — Бетонирование монолитных конструкций.

Нагружать плиту (кладка стен) — после набора ≥ 70 % прочности (обычно выжидают до 28 суток).

Контроль и приёмка

• [ ] Выпуски Г‑деталей загнуты и связаны с сеткой плиты.
• [ ] Две сетки Ø12 шаг 200, П‑детали по торцам, нахлёсты с разбежкой (≈40Ø).
• [ ] Защитные слои выдержаны фиксаторами (низ и верх).
• [ ] Армирование принято экспертом (скрытые работы), есть фотофиксация.
• [ ] Бетон B25 W6 F100 по паспорту; заливка непрерывная, уплотнена.
• [ ] Поверхность выведена в горизонт по отметке 0,00; организован уход.

Частые ошибки: разрыв заливки и холодные швы; нет/мал защитный слой → коррозия; нахлёсты в одном сечении; верхняя сетка «легла» на нижнюю (нет подставок) → не работает как расчётная; пересыхание в первые дни.

Заказать заранее — пока плита набирает прочность (≈28 сут)

Плита залита — до набора прочности и старта кладки почти месяц. Ставим в очередь длинную позицию:

• Газоблок D500 500 мм на несущие стены — 62,55 м³ (+ отсечная гидроизоляция под первый ряд). Газобетон ходовых марок в сезон отгружают с задержкой, поэтому предзаказываем заранее, пока твердеет плита.

Что дальше

Фундамент готов. Следующий этап — кладка несущих стен из газобетона D500 500 мм (62,55 м³) по схеме кладочных работ.
