Колонны веранды (Км1)

Открытую веранду (24 м²) держит не стена, а две монолитные железобетонные колонны Км1. Они стоят на выпусках из фундамента (низ — на отметке плиты основания 0,00, см. плита основания) и поднимаются до армопояса на +3,25 — то есть высота колонны от 0,00 до +3,25 ≈ 3,25 м. Колонна работает на сжатие, и в ней критичны три вещи: вертикальность, защитный слой и связь с фундаментом и перекрытием.

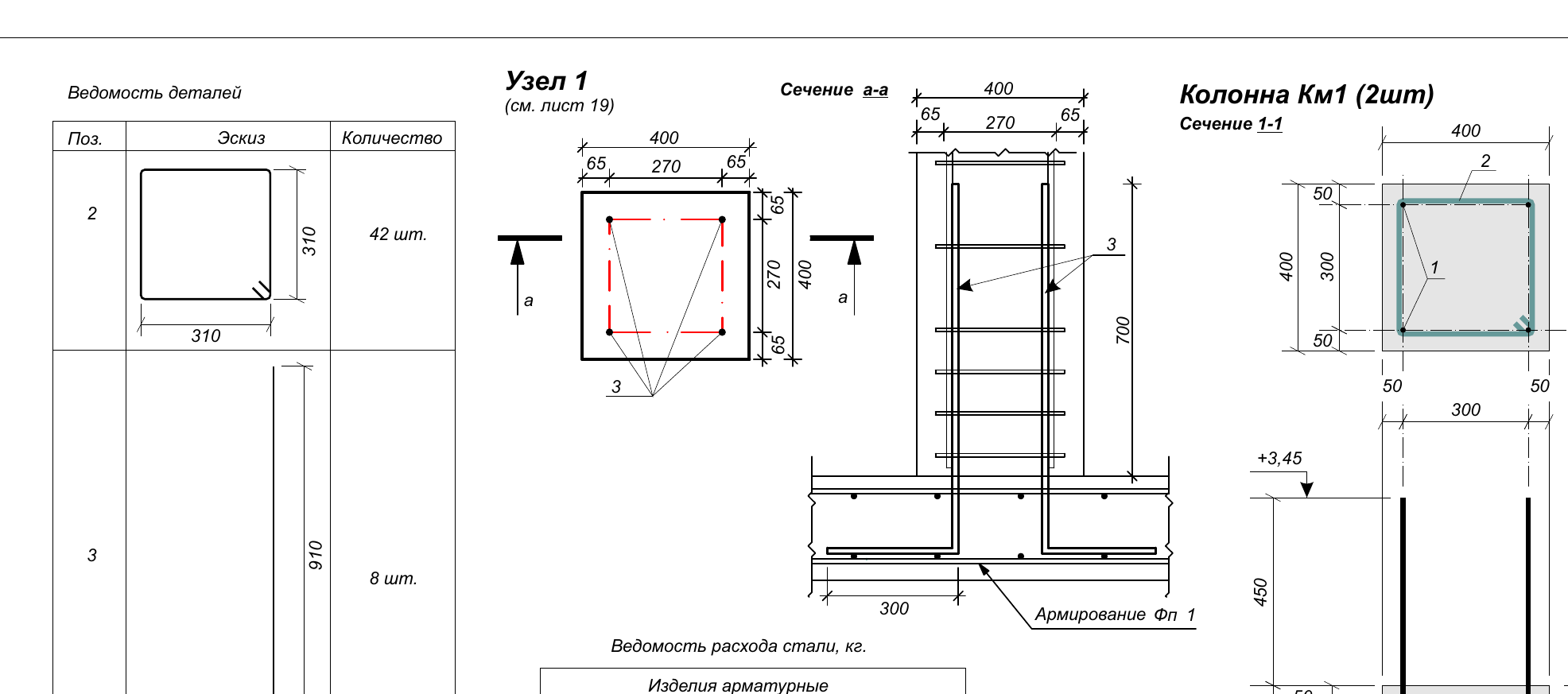

Параметры по проекту

• 2 колонны Км1, монолитные железобетонные
• Бетон B25, W6, F150 — 0,96 м³
• Сечение колонны 400×400 мм, высота 3,0 м (отметки +0,00 → +3,00, далее +450 мм в армопояс до +3,45)
• Продольная арматура Ø12 А500С; хомуты Ø8 А240 (L=1340 мм, 42 шт), шаг переменный: 50/100 мм у концов, 200 мм в средней части
• Связь с фундаментом — через выпуски/Г‑детали (1210 мм, 8 шт), оставленные в фундаменте

Каркас и опалубку колонн поднимают параллельно с кладкой стен (см. порядок кладки стен), а бетонируют колонны не отдельно, а заодно с армопоясом — одним заходом на отметке +3,25. Так в самом нагруженном узле (верх колонны под перекрытием) не возникает холодного шва.

Материалы и инструменты

• Арматура Ø12 (продольная) + Ø8 (хомуты)
• Опалубка колонны (ламинированная фанера/щиты), стяжки и подкосы для раскрепления
• Бетон B25 W6 F150 — 0,96 м³

Закупка к моменту кладки на +3,25

Колонны льют вместе с армопоясом одним заходом, поэтому опалубку узкого сечения, стяжки и подкосы держим готовыми к моменту, когда кладка выйдет на +3,25 — иначе заливка пояса встанет в ожидании опалубки колонн.

• Вязальная проволока, фиксаторы защитного слоя, глубинный вибратор с булавой малого диаметра, отвес и уровень, болгарка, крючок/пистолет для вязки

Калькуляторы: раскрой арматуры · вязальная проволока · фиксаторы

1. Армокаркас колонны

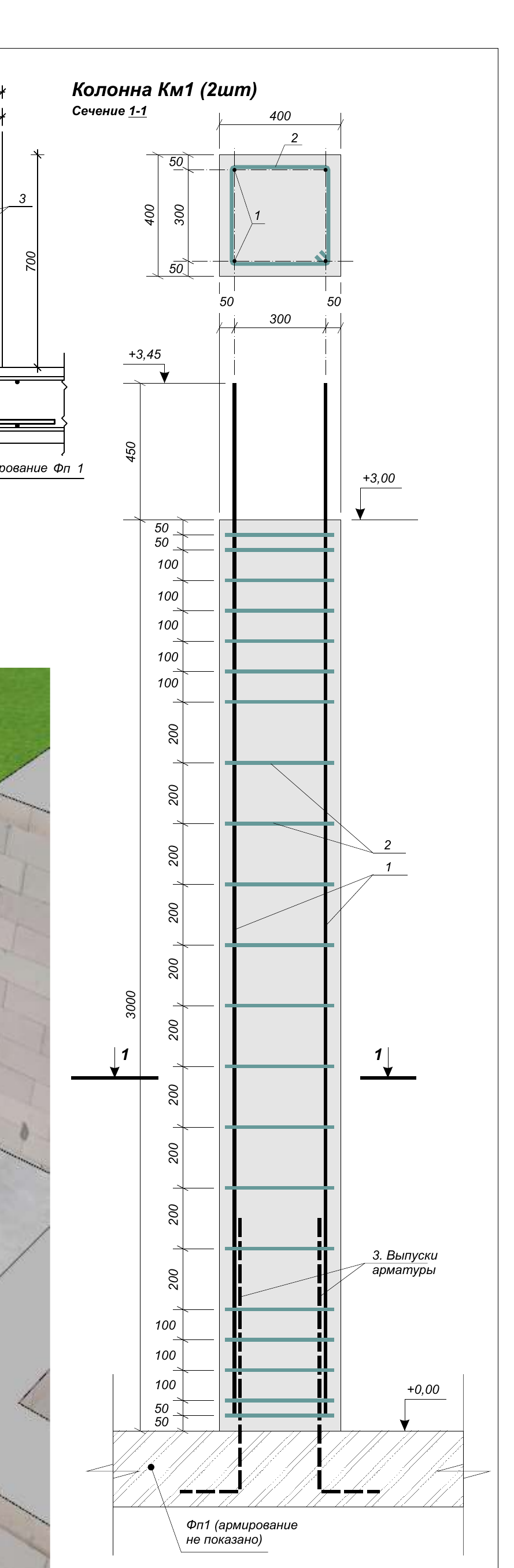

Вяжем каркас: продольные стержни Ø12 А500С по углам сечения, поперёк — хомуты Ø8 А240 (рабочая продольная и гладкие хомуты — разный класс стали, не путать; техника вязки — Армирование прутьями). Шаг хомутов по проекту переменный: у концов колонны (у плиты и под армопоясом) хомуты сгущают — 50 → 100 мм, в средней части — 200 мм. Сгущение у узлов не случайно: это самые нагруженные зоны (заделка и опирание), где колонна работает на изгиб с продольной силой.

Каркас связываем с выпусками из фундамента (Г‑детали) — через них нагрузка от колонны передаётся в фундамент. По периметру ставим фиксаторы — они задают защитный слой бетона. Продольную арматуру колонны по верху не обрываем — выпускаем вверх, чтобы без стыка связать её в один каркас с армопоясом.

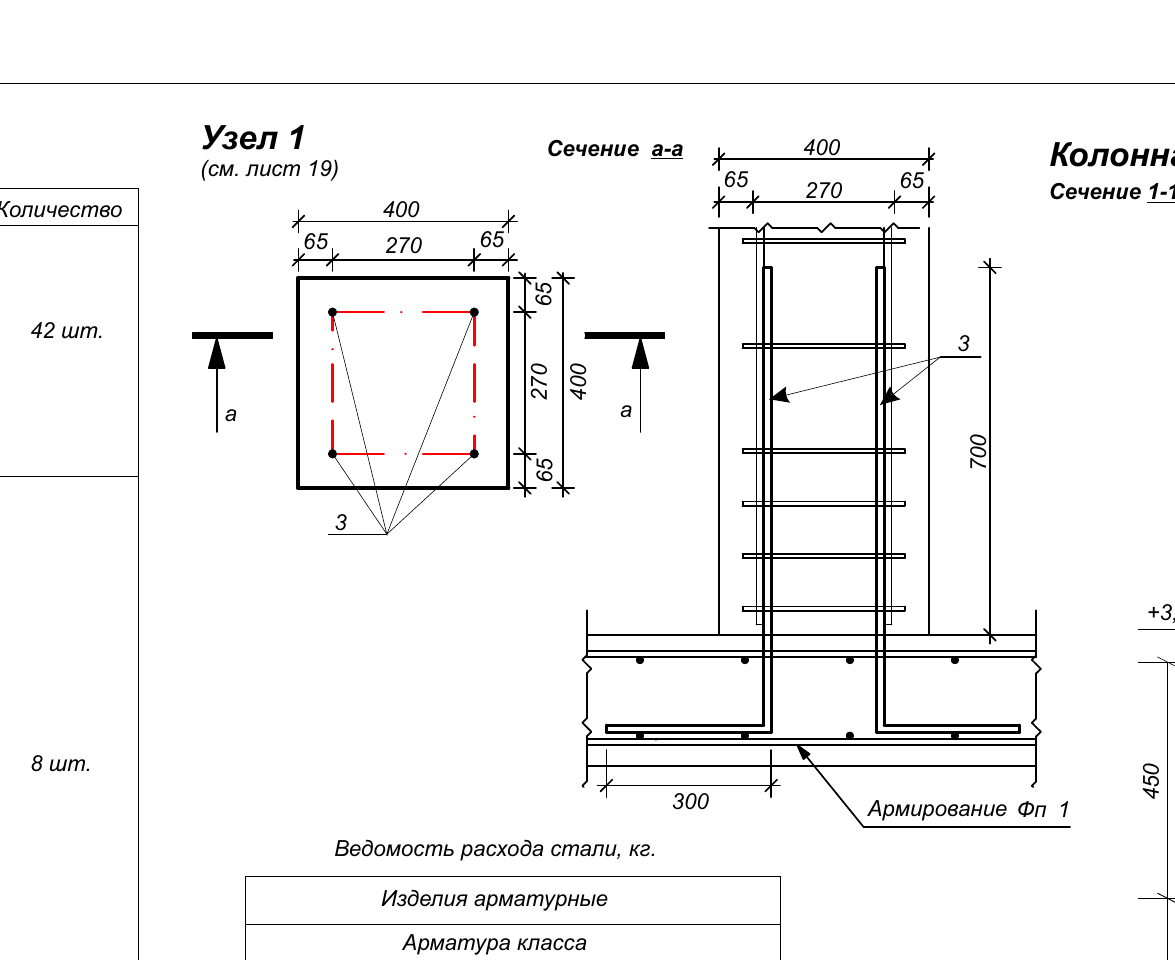

Сечение колонны — 400×400 мм с защитным слоем; в плиту основания арматура заходит выпусками (Сечение а-а): это и есть связь колонны с фундаментом, через которую вертикальная нагрузка уходит в плиту.

2. Опалубка

Собираем короб опалубки по сечению колонны и выставляем его строго вертикально по отвесу и уровню. Раскрепляем подкосами и стяжками — бетон сильно распирает опалубку узкого сечения. Проверяем положение колонны относительно осей.

3. Бетонирование — вместе с армопоясом

Отдельно колонны не заливаем. Опалубку держим выставленной и раскреплённой, а бетонируем колонны в один заход с армопоясом, когда кладка дойдёт до отметки +3,25: бетон идёт через тело пояса в колонну, узел получается монолитным, без холодного шва в самом нагруженном месте. Уплотняем вибратором с булавой малого диаметра — в узком сечении важно проработать бетон без раковин, но не перевибрировать (расслоение). Подробнее о технологии — Бетонирование.

4. Уход и распалубка

Уход — общий с армопоясом: накрываем, поддерживаем влажность в первые дни. Опалубку колонн снимаем через 1–3 дня (тёплая погода), нагружаем — после набора прочности.

Контроль и приёмка

• [ ] Каркас связан с выпусками фундамента; хомуты Ø8 шаг 200 выдержан.
• [ ] Защитный слой обеспечен фиксаторами со всех сторон.
• [ ] Опалубка вертикальна (отвес) и раскреплена подкосами.
• [ ] Арматура колонны выпущена вверх, в каркас армопояса (не оборвана).
• [ ] Бетон колонн уложен в один заход с армопоясом, без холодного шва; уплотнён без раковин.
• [ ] Организован уход за бетоном.

Частые ошибки: завал колонны из‑за плохо выставленной/раскреплённой опалубки; нет или мал защитный слой → коррозия арматуры; пустоты и раковины от плохого уплотнения в узком сечении; залили колонну отдельно от пояса → холодный шов в верхнем, самом нагруженном узле.

Что дальше

Колонны замыкаются монолитным армопоясом (+3,25), который льём вместе с ними одним заходом, затем — монолитное перекрытие 200 мм. Хронология — в плане строительства.
